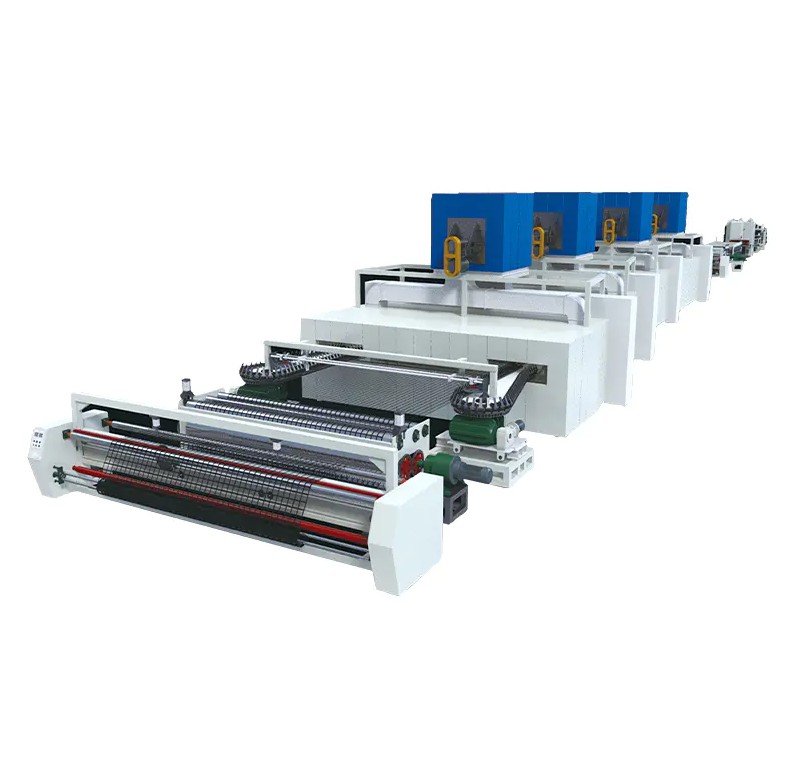

A kaksisuuntainen geoverkon tuotantolinja muuntaa polypropeeni (PP) tai polyeteeni (PE) levyt verkkorakenteisiksi materiaaleiksi, joilla on korkea vetolujuus molempiin suuntiin automatisoitujen venytys- ja hitsausprosessien avulla. Tämä tuotantolinja määrittää suoraan georistikoiden mekaaniset ominaisuudet, mittapysyvyyden ja teknisen sovellettavuuden, joten se on korvaamaton valmistusperusta tien vahvistamiseen, pehmeän maan käsittelyyn ja rinteiden suojaussovelluksiin.
Tekniset ydinperiaatteet ja prosessikulku
Raaka-aineen suulakepuristus ja arkinmuodostus
Tuotantolinja alkaa kuumentamalla ja sulattamalla PP- tai PE-pellettejä ekstruuderin läpi, joka sitten muodostaa yhtenäisiä levyjä T-suulakkeen kautta. Ekstruusiolämpötilaa säädetään tyypillisesti välillä 200°C ja 240°C , sulan virtausnopeuden (MFR) pysyessä sisällä 1,5-3,0 g/10 min varmistaakseen molekyyliketjujen järjestäytymisen arkeissa, mikä luo pohjan myöhempään biaksiaaliseen venytykseen.
Perforointi ja biaksiaalinen venytys
Tarkan rei'ityksen jälkeen arkki menee biaksiaaliseen venytysyksikköön. Pituussuuntainen venytyssuhde vaihtelee yleensä välillä 5-8 kertaa , kun taas poikittainen venytyssuhde vaihtelee 4-6 kertaa . Säätelemällä venytyslämpötilaa sisällä 120 °C - 160 °C Polymeeriketjut suuntautuvat voimakkaasti molempiin suuntiin muodostaen verkkorakenteen, jolla on erinomaiset mekaaniset ominaisuudet. Tyypilliset tuotteet saavuttavat pituussuuntaiset vetolujuudet 30 kN/m - 120 kN/m ja poikittaisvetolujuudet 30 kN/m - 120 kN/m .
Lämmönsäätö ja käämitys
Venytetty geoverkko lämpenee sisäisten jännitysten eliminoimiseksi, ja asetuslämpötilat asetetaan tyypillisesti väliin 140 °C ja 170 °C ajaksi 2-5 sekuntia . Sitten se kulkee jäähdytystelojen läpi huoneenlämpöiseksi ennen kuin se kelataan määritettyyn pituuteen automaattisella kelaimella. Koko tuotantolinja toimii nopeuksilla 3-8 metriä minuutissa , riippuen tuotteen teknisistä tiedoista ja venytyssuhteista.
Keskeiset suorituskykyparametrit ja suunnittelusovellusten vertailu
Erilaiset suunnitteluskenaariot asettavat kaksisuuntaisille geoverkoille huomattavasti erilaisia suorituskykyvaatimuksia. Alla olevassa taulukossa on tuotespesifikaatioiden viitteet yleisille sovellusalueille:
| Sovelluskenttä | Vetolujuus (kN/m) | Verkkokoko (mm) | Rullan leveys (m) | Tyypillinen sovellus |
|---|---|---|---|---|
| Valtatiepohjan vahvistaminen | 30-60 | 25×25 - 40×40 | 3,9 - 5,0 | Asfalttipäällysteen heijastava halkeama |
| Rautatien painolastin stabilointi | 50-80 | 30×30 - 50×50 | 3,9 - 5,3 | Painolastiliitännäinen telapainolastin vahvistus |
| Pehmeä maakäsittely | 80-120 | 40×40 - 65×65 | 3,9 - 6,0 | Rannikon mutatasannot ja suopohjat |
| Rinteiden suojaustekniikka | 40-80 | 25×25 - 50×50 | 3,9 - 5,0 | Vuoren rinteiden suojaus ja tukiseinien vahvistus |
| Kaatopaikan sulkeminen | 60-100 | 30×30 - 50×50 | 3,9 - 5,3 | Sulje kansikerroksen stabilointi |
Tehokkuushyöty tuotantolinjan automaatiopäivityksistä
Moderni kaksisuuntainen geoverkon tuotantolinjas ovat saavuttaneet täysin automatisoidun ohjauksen raaka-aineen syötöstä valmiin tuotteen käämitykseen. Perinteisiin puoliautomaattisiin laitteisiin verrattuna uuden sukupolven tuotantolinjat ovat saavuttaneet merkittäviä läpimurtoja seuraavilla alueilla:
- Tuotannon tehokkuus parani 40 % - 60 % , yhden linjan vuotuinen kapasiteetti saavuttaa 3000-5000 tonnia
- Tuotteen paksuuden tasaisuus hallinnassa ±0,05 mm , jonka vetolujuuden vaihtelu on vähennetty arvoon ±3 %
- Raaka-aineiden käyttöaste parani yli 95 % , jossa reunaleikkauksen kierrätys ja uudelleenkäyttö ylittävät 90 %
- Energiankulutus vähentynyt 20 % - 30 % , yksikkötuotteen virrankulutus on säädetty arvoon 350-450 kWh/tonni
- Kuljettajan vaatimuksia vähennetty 50 % , vain 2-3 teknikot tarvitaan vuoroa kohden valvontaan
Otetaan standardi tuotantolinja, jonka leveys on 5 metriä ja suunnittelunopeus 5 metriä per minute esimerkiksi sen päivittäinen kapasiteetti voi saavuttaa 7-10 tonnia (riippuen tuotteen teknisistä tiedoista) lähes kaksinkertainen verrattuna vastaaviin laitteisiin viisi vuotta sitten.
Kriittiset laadunvalvontapisteet
Online-tarkastusjärjestelmät
Huippuluokan tuotantolinjat on varustettu laserpaksuusmittareilla, infrapunalämpötila-antureilla ja näöntarkastusjärjestelmillä, joilla voidaan seurata levyn paksuutta, venytyslämpötilaa ja ristikon eheyttä reaaliajassa. Kun paksuuspoikkeama ylittää ±0,08 mm tai lämpötila poikkeaa asetetusta arvosta ±5 °C , järjestelmä hälyttää automaattisesti ja säätää prosessiparametreja.
Valmiiden tuotteiden tarkastusstandardit
Jokaisesta tuoteerästä on otettava näyte ja ne on tarkastettava standardien GB/T 17689 tai ASTM D6637 mukaisesti. Tarkastuskohteita ovat:
- Pituus- ja poikittaisvetolujuuden ja venymän testaus
- Liitoskohdan lujuuden testaus (liitoksen kuoriutumisvoiman on saavutettava ≥50N )
- Hiilimustapitoisuuden määritys (vakiovaatimus 2 % - 3 % )
- Hapettumisen induktioajan (OIT) testaus ( ≥ 20 minuuttia )
- Mittastabiiliuden testaus ( ≤ 2 % lämpökutistumisnopeus)
Toimialan kehitystrendit ja teknologinen kehitys
Kaksisuuntaiset geoverkon tuotantolinjat kehittyvät kohti älykkyyttä, vihreää valmistusta ja laajempia leveyksiä. Nykyisen teollisuuden teknologisen kehityksen piirteitä ovat:
- Älykäs ohjaus: Integroitujen PLC- ja HMI-ohjausjärjestelmien käyttöönotto venytyssuhteiden, lämpötilan ja nopeuden suljetun silmukan säädön saavuttamiseksi, tuotteiden laatutasojen stabiloituessa yli 98 %
- Laajemman leveyden kehitys: Päätuotantolinjojen leveydet ovat laajentuneet perinteisestä 3,9 metriä to 5,3-6,0 metriä , vähentää rakennussaumojen määrää ja parantaa asennuksen tehokkuutta
- Energiansäästö ja kulutuksen vähentäminen: Uudet sähkömagneettiset induktiolämmitysjärjestelmät korvaavat perinteisen vastuslämmityksen, mikä lyhentää esilämmitysaikaa 30 % ja vähentää energiankulutusta 15 % - 20 %
- Monitoiminen integrointi: Joillakin tuotantolinjoilla on integroidut ultraäänihitsaus- ja pintapinnoitustoiminnot, mikä mahdollistaa komposiittigeoverkkojen tuotannon ja laajenemisen kattaviin sovelluksiin, kuten salaojitus ja vuodon esto.
Toimialatilastojen mukaan globaalien geosynteettisten markkinoiden koon odotetaan ylittävän 18 miljardia dollaria vuoteen 2026 mennessä, ja kaksisuuntaisten geoverkkojen osuus on noin 25 % - 30 % . Aasian ja Tyynenmeren alueesta on nopeutuneen infrastruktuurirakentamisen vetämänä tullut alue, jolla on suurin uusien kaksisuuntaisten geoverkkojen tuotantolinjojen asennusmäärä ja joka ylläpitää vuotuista kasvuvauhtia 8 % - 12 % .
Hankinta- ja huoltosuositukset
Laitteen valinnan avainkohdat
Kun ostat a kaksisuuntainen geoverkon tuotantolinja , seuraavat tekniset indikaattorit on tutkittava:
- Täyttääkö suurin venytyssuhde tuotteen lujuusluokkavaatimukset
- Onko lämpötilan säätöjärjestelmän tarkkuus sisällä ±2°C
- Ohjataanko muotinvaihtoaikaa sisällä 2 tuntia tukemaan joustavaa vaihtoa useiden eritelmien välillä
- Onko täydellinen jätteen kierrätys- ja pelletointijärjestelmä varustettu
Päivittäisen huollon avainkohdat
Tuotantolinjan pitkän aikavälin vakaan toiminnan varmistamiseksi suositellaan seuraavia huoltotoimenpiteitä:
- Puhdista ekstruuderin seula joka vuorossa estääksesi epäpuhtaudet tukkeutumasta ja heikentämästä sulatteen laatua
- Tarkista venytystelan pinnan kuluminen viikoittain; korjaa viipymättä, kun kuluminen ylittää 0,1 mm
- Kalibroi lämpötila-anturit ja paksuusmittarit kuukausittain varmistaaksesi tarkat tunnistustiedot
- Vaihda vähennysventtiilin voiteluöljy ja tarkista ketjun kireys neljännesvuosittain
- Suorita kattava tarkkuustarkastus vuosittain, mukaan lukien venytyssuhteen kalibrointi ja sähköjärjestelmän eristystestit
