A granulaattori on keskeinen laite, joka muuntaa irtonaiset raaka-aineet tasamuotoisiksi pelleteiksi ekstruusio-, leikkaus- ja jauhatusprosessien avulla. Sitä käytetään laajalti biomassaenergia-, kemian-, elintarvike-, lääke- ja maatalouden rehuteollisuudessa. Sen ydintehtävä on parantaa materiaalin juoksevuutta, bulkkitiheyttä ja käytön vakautta samalla, kun se vähentää pölyn saastumista ja kuljetushäviöitä. Oikein konfiguroitu rakeistaja voi parantaa raaka-aineen käyttöä 15 % - 30 % ja pitää pellettien muodostumisnopeudet yllä 95 % , mikä tekee siitä nykyaikaisten pellettituotantolinjojen teknisen kulmakiven.
Toimintaperiaate: Nelivaiheinen prosessi raaka-aineesta valmiiksi pelletiksi
Granulaattorin toiminta voidaan jakaa neljään jatkuvaan vaiheeseen: ruokinnan valmistelu, suulakepuristusmuovaus, pituuteen leikkaaminen ja jauhatus/liimaus. Prosessiparametrit kussakin vaiheessa määräävät suoraan lopullisten pellettien fysikaaliset ominaisuudet ja ulkonäön laadun.
Ruokinnan valmisteluvaihe
Raaka-aineet syötetään ensin tasaisesti koneeseen tärysyöttölaitteiden kautta. Korkeamman kosteuspitoisuuden omaaville materiaaleille vaaditaan esikuivauskäsittely ennen pääyksikköön menemistä kosteuden hallinnassa 8 % - 15 % estää seinien kiinnittymisen tai irtonaisten pellettien muodostumisen ekstruusion aikana. Syöttönopeuden vakaus vaikuttaa suoraan ulostulon vaihteluihin, mikä tyypillisesti vaatii syöttöpoikkeaman hallinnan ±5 % asetetusta arvosta.
Ekstruusiomuodostusvaihe
Materiaali pakotetaan suuttimen reikien läpi voimakkaan puristuksen alaisena kaksoispyörivien telojen tai ruuvien avulla, jolloin muodostuu jatkuvia nauhoja. Keskeisiä ohjausparametreja ovat:
- Rullaväli: 0,5-2,0 mm ; liian pieni nopeuttaa kulumista, liian suuri johtaa riittämättömään pellettitiheyteen
- Ekstruusiolämpötila: 60 °C - 120 °C , dynaamisesti säädetty materiaalin sulamisominaisuuksien perusteella
- Reiän pituuden ja halkaisijan suhde: 3:1 - 8:1 ; korkeammat suhteet parantavat pellettien tiiviyttä, mutta lisäävät energiankulutusta suhteessa
- Päämoottorin teho: yleiset kokoonpanot vaihtelevat 55 kW - 90 kW , joka vastaa kapasiteettialueita 200 kg/h - 800 kg/h
Leikkaus pituuteen ja hionta/mitoitus
Nauhamateriaali leikataan haluttuun pituuteen metalliseosleikkuuterillä, minkä jälkeen se menee hiontavyöhykkeelle pintakäsittelyä varten. Terän nopeus asetetaan yleensä välillä 800 ja 1500 rpm , ja taajuudella säädettävällä nopeudensäädöllä, tarkka pelletin pituuden säätö sisällä 2 mm - 30 mm voidaan saavuttaa. Jauhettujen pellettien täytyy kulkea tärisevän seulan läpi lajittelua varten, ja seulan aukko on yleensä asetettu arvoon 1,2 kertaa tavoitehiukkaskoko ylärajaksi valmiiden pellettien kokopitoisuuden varmistamiseksi.
Tyypillinen laitekokoonpano ja suorituskykyparametrien vertailu

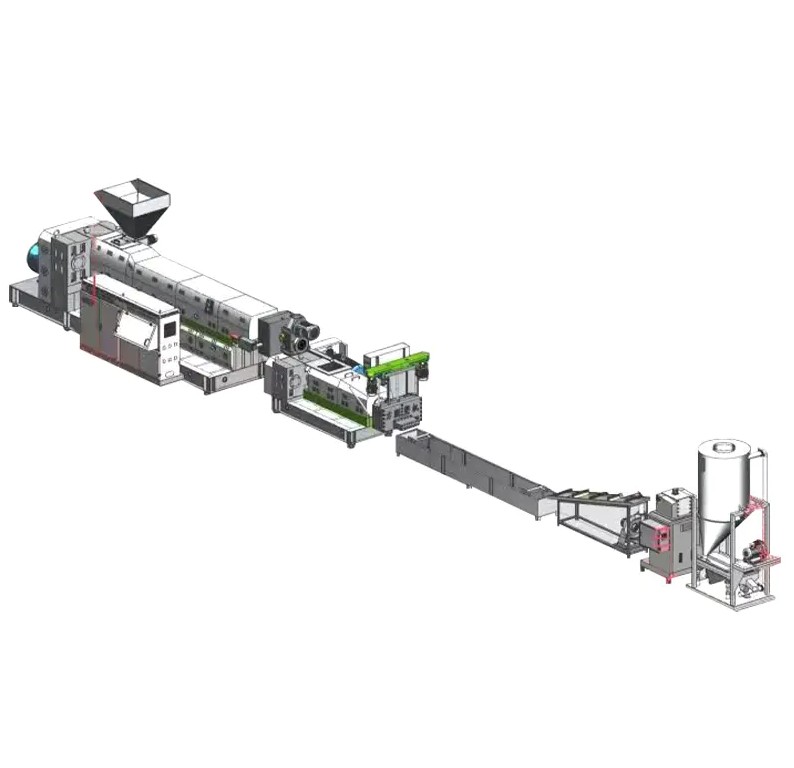

Täydellinen pellettituotantolinja koostuu pääkoneesta, apulaitteistoista ja tukijärjestelmistä. Kunkin yksikön valinnan tulee vastata raaka-aineominaisuuksia, kapasiteettitavoitteita ja valmiin tuotteen spesifikaatioita. Seuraavassa taulukossa verrataan yleisten konfigurointimallien suorituskykyparametreja.
| Varustusyksikkö | Tärkeimmät tiedot | Suorituskykyindikaattorit | Toiminnon kuvaus |
|---|---|---|---|
| Pääekstruuderi | Ruuvin halkaisija 175 mm, alennussuhde 1:20 | Moottori 90 kW , kapasiteetti 500 kg/h | Ytimen ekstruusiomuodostusyksikkö |
| Tiivistävä syöttölokero | Tilavuus 720 L, säädettävä taajuus | Moottori 55 kW , ruokinnan tasaisuus ±3 % | Esikäsittely ja vakaa ruokinta |
| Kuljetinhihnan syöttölaite | Pituus 5 m, hihnan leveys 600 mm | Kuljetusnopeus 0,5-2,0 m/s | Jatkuva kalvon tai irtonaisen materiaalin kuljetus |
| Apuekstruuderi | Ruuvin halkaisija 175 mm, yksisilmäinen meistinpää | Moottori 30 kW , apupehmitys | Toissijainen suulakepuristus tiiviyden parantamiseksi |
| Jäähdytysvesisäiliö | Ruostumaton teräs, pituus 4 m | Veden lämpötilan säätö 15°C - 25°C | Nopea muotoilu estämään kiinnittymisen |
| Puhalluskuivausteline | Korkeapainepuhallin, ruostumaton teräsrakenne 2,5 m | Ilmanpaine ≥3000 Pa | Poista pinnan jäännöskosteus |
| Gantry Pelletizer | Seosmetalliset keittolevyt, säädettävä taajuus | Nopeus 800-1500 rpm | Tarkka leikkaus pituuteen |
| Ruostumattomasta teräksestä valmistettu säilytysastia | Korkeapaineinen tuuletin, tilavuus 1 m³ | Varastointikapasiteetti 500 kg | Valmiin tuotteen puskurointi ja homogenointi |
Kuten taulukosta näkyy, pääekstruuderin ja tiivistävän syöttösäiliön välinen tehosuhde on noin 1,6:1 , insinöörikäytännön vahvistama suhde, joka säilyttää vakaan ekstruusiopaineen ja varmistaa samalla tehon. Jäähdytyssäiliön pituuden ja linjanopeuden yhteensopivuus on yhtä kriittinen: linjanopeudella 5 m/min 4 metrin säiliö tarjoaa noin 48 sekuntia jäähdytyksen viipymäaika, joka riittää alentamaan materiaalin pintalämpötilan alle 40 °C , joka täyttää myöhempien leikkaustoimenpiteiden muotoiluvaatimukset.
Viisi keskeistä sovellusaluetta: Pelletointiteknologian todellinen tekninen arvo
Tekninen arvo granulaattoris osoituksena on niiden toimialojen välinen sopeutumiskyky. Seuraavat viisi kenttää havainnollistavat pelletointiprosessien tuomia tehokkuuden lisäyksiä:
Biomassaenergia-ala
Maa- ja metsätalousjätteen puristaminen biomassapellettipolttoaineeksi tuottaa lämpöarvon 4000-4800 kcal/kg , lähestyy keskilaatuista bitumihiiltä. Pellettipolttoaineen polttotehokkuus on 20 % - 30 % suurempi kuin irtonaisen materiaalin suora palaminen, ja pölypäästöt vähenevät yli 60 % . Tuotantolinja, jonka tuntituotanto on 1 tonni voi käsitellä 3000 tonnia olkia tai haketta vuosittain, mikä vastaa noin vaihtoa 1500 tonnia tavallisesta hiilestä.
Kemian ja muovin kierrätyssektori
Pesun ja murskaamisen jälkeen jätemuovikalvo menee rakeistimeen kierrätettäväksi. Kierrätettyjen pellettien sulaindeksi voi palautua 85 % - 95 % neitseestä materiaalista. Ottamalla esimerkkinä PP-kalvon kierrätyksen, irtotiheys rakeistuksen jälkeen kasvaa 0,15 g/cm³ irtonaiselle materiaalille 0,55 g/cm³ , mikä vähentää kuljetuskustannuksia noin 70 % ja varastotilojen käyttöaste v 65 % .
Elintarviketeollisuus
Viljan syväprosessoinnissa granulaattoreita käytetään ekstrudoitujen pellettien tai restrukturoidun riisin valmistukseen. Pelletointi lyhentää nesteytysaikaa mm 40 % ja parantaa merkittävästi maun tasaisuutta. Esimerkiksi ekstruusiorakeistuksen jälkeen maissitärkkelyksen liukoisuus kylmään veteen kasvaa 8 % to 35 % , laajentaa huomattavasti sovellusskenaarioita.
Lääkeformulaatiosektori
Märkä- tai kuivarakeistuksen jälkeen lääkejauhepellettien juoksevuus on parantunut: lepokulma paranee 45° - 55° irtopuuteriin 25° - 35° , enemmän kuin kaksinkertaistaa juoksevuuden. Tämä mahdollistaa myöhemmät tabletin puristustoimenpiteet tabletin painon vaihtelun vähentämiseksi ±7 % to ±3 % varmistaen tehokkaasti oraalisten kiinteiden valmisteiden annostelutarkkuuden.
Maatalouden rehuala
Rehupelletoinnin jälkeen karjan rehun saanti lisääntyy 10 % - 15 % , ja rehun muuntosuhde paranee 8 % to 12% . Samaan aikaan pellettirehun pölyämisnopeus kuljetuksen aikana jää alle 3 % , verrattuna irtonaisiin syöttöhäviöihin, jotka ovat tyypillisesti jopa korkeita 15 % - 20 % . Rehuyritykselle, jonka vuosituotanto on 100 000 tonnia , pelletointiprosessien käyttöönotto voi vähentää raaka-ainehävikkiä noin 12 000 tonnia vuodessa.
Valinta- ja konfigurointisuositukset: Käytännön opas raaka-aineen ominaisuuksien ja kapasiteettitavoitteiden yhdistämiseen
Granulaattoria ostettaessa yritysten on arvioitava kokonaisvaltaisesti neljä ulottuvuutta: raaka-aineen ominaisuudet, kapasiteettivaatimukset, valmiin tuotteen tekniset tiedot ja energiabudjetit. Seuraavat ovat tärkeitä valintapisteitä:
- Raaka-aineiden yhteensopivuus : Kuitupohjaisten materiaalien tulisi asettaa etusijalle rullatyyppiset rakeistimet, kun taas kestomuovimateriaalit sopivat paremmin ruuvipuristustyyppeihin; materiaaleja, joiden kosteuspitoisuus ylittää 20 % on varustettava esikuivausjärjestelmillä
- Kapasiteetin skaalaus : Laboratoriovaaka valitsee 10-50 kg/h laitteet, pilottilinjat valitaan 100-300 kg/h , ja teolliset massatuotantolinjat valitsevat yllä olevat kokoonpanot 500 kg/h
- Die Hole Valinta : Biomassapellettejä käytetään yleisesti 6 mm - 8 mm aukot, enimmäkseen käytetään rehupellettejä 3 mm - 5 mm , ja muovikierrätyspelletit valitaan ruiskupuristuskoneen ruuvin spesifikaatioiden perusteella osoitteessa 2 mm - 4 mm
- Lämpötilan säätelyn tarkkuus : Lämpötilasäätimien tulee saavuttaa tarkkuus ±1 °C Monivyöhykkeinen riippumaton lämpötilansäätö paikallisen ylikuumenemisen ja materiaalin hajoamisen estämiseksi
- Terän materiaali : Käsiteltäessä materiaaleja, jotka sisältävät lasikuitua tai erittäin kovia täyteaineita, on käytettävä seosterästä tai karbiditeriä; työkaluterästerät riittävät tavanomaisille materiaaleille
Lisäksi on suositeltavaa priorisoida mallit, joissa on kaksoisnäytönvaihtaja. Kaksinäyttöinen rakenne mahdollistaa näytön vaihtamisen pysäyttämättä konetta, mikä vähentää näytön vaihtamisesta aiheutuvia lähtöhäviöitä 8 % to 12% yhden näytön malleissa alla 1 % – erityisen kriittinen jatkuvalle tuotannolle.
Käyttö- ja huoltotiedot: tärkeimmät toimenpiteet laitteiden käyttöiän pidentämiseksi ja pellettien laadun varmistamiseksi
Granulaattorin vakaa toiminta riippuu standardoiduista huoltostrategioista. Seuraavat huoltojaksot ja tarkastuskohteet on koottu alan parhaiden käytäntöjen perusteella:
| Komponentin nimi | Tarkastussykli | Huoltosisältö | Hyväksymiskriteerit |
|---|---|---|---|
| Ruuvi ja piippu | Jokainen 500 käyttötuntia | Mittaa välys, puhdista hiilijäämät | Tyhjennys ≤0,3 mm |
| Die Screen Filter | Jokainen shift or when pressure differential exceeds limits | Vaihda tai puhdista näyttö | Paine-ero ≤5 MPa |
| Leikkuuterän kokoonpano | Jokainen 200 käyttötuntia | Tarkasta reunan kuluminen, säädä välys | Reunojen pyöristys ≤0,1 mm |
| Vaihteiston voiteluaine | Jokainen 6 kuukautta | Näytetestaus, vaihda vanha öljy | Happoarvo ≤1,0 mgKOH/g |
| Lämpötilan ohjausjärjestelmä | Kuukausittain | Kalibroi termoparit, tarkasta lämmityselementit | Poikkeama ±1 °C |
Yllä olevan huoltoaikataulun tiukka noudattaminen voi pidentää vikojen välistä keskimääräistä aikaa (MTBF) keskimäärin 800 tuntia yli 1500 tuntia , samalla kun hallitaan pellettien laadun vaihteluita, jotka johtuvat laitteiden vioista ±2 % .
Toimialan näkymät: Pelletointiteknologian älykäs ja vihreä kehitys
Granulaattori teknologia on läpikäymässä perusteellisen muutoksen mekanisaatiosta digitalisaatioon ja korkeasta energiankulutuksesta vähähiiliseen suuntaan. Seuraavan sisällä 3-5 vuotta , seuraavat trendit muokkaavat alan maisemaa:
- Älykäs mukautuva ohjaus : Reaaliaikaisiin materiaaliominaisuuksiin perustuvat ekstruusioparametrien itsesäätelyjärjestelmät voivat tiivistää käynnistyksen virheenkorjausajan 2-3 tuntia alle 20 minuuttia
- Hukkalämmön talteenotto ja energian optimointi : Jäähdytys- ja kovetusosien hukkalämmön käyttäminen raaka-aineen esilämmitykseen voi vähentää kokonaisenergiankulutusta 18 % - 25 %
- Modulaarinen nopea vaihto : Muottipäiden ja teräkokoonpanojen modulaarinen rakenne vähentää tuotespesifikaatioiden vaihtoaikaa 4 tuntia to 30 minuuttia , parantaa pienten erien ja useiden lajikkeiden tuotannon taloudellisuutta
- Täysi elinkaaritietojen jäljitettävyys : Tuotantoparametrit, raaka-aineerät ja kunkin pelletti-erän laaduntarkastustulokset tallennetaan täysin lohkoketjuun, mikä täyttää elintarvike- ja lääketeollisuuden vaatimustenmukaisuustarkastusvaatimukset
Yhteenvetona voidaan todeta, että granulaattorin tekninen kypsyys ja konfiguroinnin rationaalisuus määrittävät suoraan materiaalin muunnostehokkuuden, valmiin tuotteen laadun vakauden ja tuotannon käyttökustannukset, koska se on pelletointituotannon ydinlaitteisto. Yhdistämällä raaka-aineiden ominaisuudet tarkasti laiteparametreihin, toteuttamalla ennaltaehkäiseviä huoltostrategioita ja pysymällä älykkäiden päivitystrendien tahdissa yritykset voivat saavuttaa tehokkaan, standardoidun ja kestävän pellettituotannon useilla aloilla, mukaan lukien biomassaenergia, kemikaalien kierrätys, ruoka ja lääkkeet sekä maatalousrehu.
